Graf
Teori graf dalam matematika dan ilmu komputer adalah cabang kajian yang mempelajari sifat-sifat hubungan antar objek. Teori graf tidak mengacu pada pada grafik data, seperti diagram batang dan diagram garis. Melainkan mengacu kepada sekumpulan simpul (titik) dan tepi (garis) yang menghubungkan simpul.Graf merupakan bagian dari struktur data yang terdiri dari dua komponen :
- Node (simpul)
- Edge (tepi)
Macam - Macam Graf
Directed Graph
 |
| Directed graph |
Graf dengan arah dari sebuah edge sudah ditentukan pada node tertentu yang ditujunya.
- Directed Acyclic Graph
- Tree
Undirected Graph
 |
| Undirected graph |
Pada undirected graph arah dari sebuah edge tidak ditentukan pada node tertentu.
- Complete graph
- Connected graph
- Bi connected graph
Diagram Blok
 |

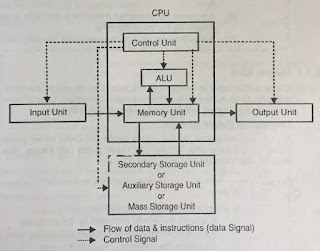

| Diagram blok. sumber : (https://www.edrawmax.com/) |
Diagram blok adalah sebuah diagram yang mempresentasikan alur kerja sebuah sistem dimana blok tersebut dihubungkan oleh garis sehingga menunjukkan hubungan antar blok.
Komponen - komponen yang terdapat pada diagram blok terdiri dari lima komponen, yaitu :
- Block : Menggambarkan komponen suatu sistem
- Part : Terdiri dari agregasi dan asosiasi
- Reference : Semua parts yang dibangun menggunakan agregasi dan asosiasi
- Standard port : Merupakan hubungan interaksi antar blok dan dengan lingkungannya
- Flow port : Merupakan hubungan interaksi dimana blok muncul dari atau menuju
UML (Unified Model Language)
 |
| Use Case Diagram |
UML merupakan bahasa standar dalam mendeskripsikan, pendokumentasian dan untuk membangun sebuah sistem. UML dikembangkan untuk membangun sebuah sistem berdasarkan desain orientasi objek.
Macam - Macam Diagram UML
- Use Case Diagram
- Activity Diagram
- Package Diagram
- State Machines Diagram
- Sequence Diagram
- Class Diagram
- Communication Diagram
- Composite Structure Diagram
- Object Diagram
- Timing Diagram
- Component Diagram
- Deployment Diagram
- Interaction Overview Diagram
